멀티태스킹 터닝센터

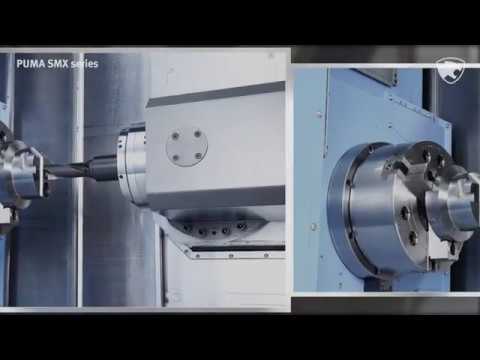

PUMA SMX series

공정 집약형 복합 가공 터닝센터

14
PUMA SMX 시리즈의 9개 축을 통해 한계를 뛰어넘는 당신의 가능성을 확인하십시오.
두산공작기계가 부리는 9축의 마법을 통해 당신이 꿈꾸던 모든것을 만들어 보십시오.

하이라이트

고정밀

복합 가공 능력

빠른 가공 속도

세팅 시간 감소

강력한 복합 가공 능력,
더 높은 생산성

제 1, 2 스핀들, B축, 밀링, 하부 터렛의 복합 가공 능력으로 복잡 정밀한
가공을 요하는 부품 공정에 탁월한 성능 발휘

직교형 구조를 통한 가공 영역 극대화

강력절삭이 가능한 12각 고강성 서보터렛 선택 가능

뛰어난 제어 능력,
더 높아진 정밀도

0.0001도 B축, C축 정밀 제어 기능으로 고정밀 가공 실현

고속냉각 장치를 통한 스핀들과 이송축의 열변위 최소화 및 스마트 열변위
보정기능을 통해 장시간 가공 작업에도 고징밀도 유지

인체공학적 디자인,
쉽고 편리한 기능

공구매거진 전면 배치 및 별도 ATC 터치 스크린으로 공구 유지보수 관리 용이

높이 조절 및 회전, 좌우 이동이 가능한 조작반

사용자 친화적인 작업 가이드 기능

제품 시방

본 시방은 글로벌 표준 기준이며 각 지역 별로 상이할 수 있습니다.

용량

척 사이즈

최대 가공경

최대 가공길이

테이블 상면-스핀들 끝단까지 거리

이송계

X축 급속 이송속도

Z축 급속 이송속도

X축 이송거리

Y축 이송거리

Z축 이송거리

제1스핀들

최대 스핀들 토크

최대 스핀들 속도

최대 스핀들 출력

제2스핀들

최대 스핀들 토크

최대 스핀들 속도

최대 스핀들 출력

기계 크기

길이

높이

무게

PUMA SMX2600

10 inch

660 mm

1540 mm

4000 r/min

26/22 kW

700 N·m

-

-

-

4900 mm

2750 mm

3011 mm

15800 kg

PUMA SMX2600S

10 inch

660 mm

1540 mm

4000 r/min

26/22 kW

700 N·m

4000 r/min

26/22 kW

700 N·m

4900 mm

2750 mm

3011 mm

16200 kg

PUMA SMX2600ST

10 inch

660 mm

1540 mm

4000 r/min

26/22 kW

700 N·m

4000 r/min

26/22 kW

621 N·m

4900 mm

2820 mm

3021 mm

18000 kg

PUMA SMX3100

12 inch

660 mm

1540 mm

3000 r/min

30/25 kW

1203 N·m

-

-

-

4900 mm

2750 mm

3011 mm

16300 kg

PUMA SMX3100L

12 inch

660 mm

2540 mm

3000 r/min

30/25 W

1203 N·m

-

-

-

6400 mm

2850 mm

3011 mm

18500 kg

PUMA SMX3100S

12 inch

660 mm

1540 mm

3000 r/min

30/25 kW

1203 N·m

4000 r/min

26/22 kW

700 N·m

4900 mm

2850 mm

3011 mm

16700 kg

PUMA SMX3100ST

12 inch

660 mm

1540 mm

3000 r/min

30/25 kW

1203 N·m

4000 r/min

26/22 kW

621 N·m

4900 mm

2820 mm

3021 mm

18500 kg

PUMA SMX3100LS

12 inch

660 mm

2540 mm

3000 r/min

30/25 kW

1203 N·m

4000 r/min

26/22 kW

700 N·m

6400 mm

2850 mm

3011 mm

20500 kg
