Multi-Achs-Dreh-/Fräszentren

PUMA SMX Serie

Mehrachsige Hochleistungs-Dreh-/Fräszentren

14
Mit insgesamt neun Achsen bietet die SMX Serie praktisch unbegrenzte Möglichkeiten und kreative Spielräume. Diese Serie verfügt über größere Spannfutter als die Modelle der PUMA MX Serie, bietet die gleiche hohe Leistung und eine unerreicht hohe Flexibilität. Die SMX macht den entscheidenden Unterschied.

Highlight

Hohe Präzision

Multitasking-Bearbeitung

Schnellere Bearbeitung

Kürzere Einrichtezeit

Leistungsstarke Multitasking-Maschine für höchste Produktivität

Höhere Multitasking-Fähigkeit durch die Kombination der linken und rechten Spindel, der B- Achsen-Fräsfunktion und dem unteren Revolver, ideal für komplexeres und präziseres Zerspanen

Orthogonale Struktur für maximierten Bearbeitungsbereich

Servogetriebener Revolver mit 12 Stationen für extrem hohe Zerspanleistung

Überragende Steuerungsleistung für ein Höchstmaß an Präzision

Steuerungsfunktion mit einer Genauigkeit von 0,001° in der B- und
C-Achse garantieren kompromisslose Präzisionsbearbeitung

Minimierte thermische Ausdehnung von Spindel und Vorschubachsen durch optimierte Kühlung und intelligente Wärmekompensation sorgen für hohe Präzision auch über lange Arbeitsschritten

Einfache und komfortable Funktionen

Das Werkzeugmagazin an der Vorderseite und das anwenderfreundliche ATC-Bedienfeld erleichtern die Wartung und Reparatur von Werkzeugen.

Seitlich kipp- und schwenkbar sowie höhenverstellbare Bedientafel

Ergonomisches Arbeiten

Spezifikation

Diese Spezifikationen sind globale Standards und können je nach Verkaufsregion/Maschinenkonfiguration/Angebot individuell variieren.

KAPAZITÄT

Hauptspindel Std Spannfutter

Max. Drehdurchmesser

Maximale Drehlänge

Abstand zwischen den Türmen

Verfahrwege

X Achse Eilgang

Z Achse Eilgang

X Achse Verfahrweg

Y Achse Verfahrweg

Z Achse Verfahrweg

LINKE SPINDEL

Max. Spindeldrehzahl

Max. Spindelleistung

Max. Spindel Drehmoment

RECHTE SPINDEL

Max. Spindeldrehzahl

Max. Spindelleistung

Max. Spindel Drehmoment

MASCHINENABMESSUNGEN

Länge

Höhe

Breite

Gewicht

PUMA SMX2600

10 inch

660 mm

1540 mm

4000 r/min

26/22 kW

700 N·m

-

-

-

4900 mm

2750 mm

3011 mm

15800 kg

PUMA SMX2600S

10 inch

660 mm

1540 mm

4000 r/min

26/22 kW

700 N·m

4000 r/min

26/22 kW

700 N·m

4900 mm

2750 mm

3011 mm

16200 kg

PUMA SMX2600ST

10 inch

660 mm

1540 mm

4000 r/min

26/22 kW

700 N·m

4000 r/min

26/22 kW

621 N·m

4900 mm

2820 mm

3021 mm

18000 kg

PUMA SMX3100

12 inch

660 mm

1540 mm

3000 r/min

30/25 kW

1203 N·m

-

-

-

4900 mm

2750 mm

3011 mm

16300 kg

PUMA SMX3100L

12 inch

660 mm

2540 mm

3000 r/min

30/25 W

1203 N·m

-

-

-

6400 mm

2850 mm

3011 mm

18500 kg

PUMA SMX3100S

12 inch

660 mm

1540 mm

3000 r/min

30/25 kW

1203 N·m

4000 r/min

26/22 kW

700 N·m

4900 mm

2850 mm

3011 mm

16700 kg

PUMA SMX3100ST

12 Zoll

660 mm

1540 mm

3000 U/min

30/25 kW

1203 N·m

4000 U/min

26/22 kW

621 N·m

4900 mm

2820 mm

3021 mm

18500 kg

PUMA SMX3100LS

12 inch

660 mm

2540 mm

3000 U/min

30/25 kW

1203 N·m

4000 U/min

26/22 kW

700 N·m

6400 mm

2850 mm

3011 mm

20500 kg

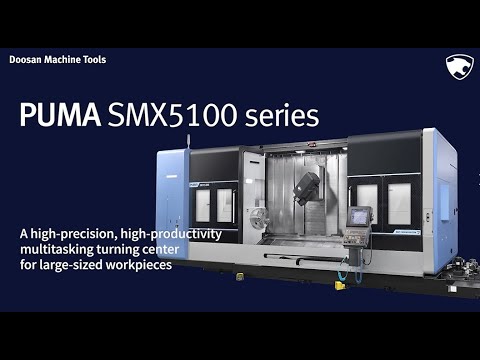

PUMA SMX5100L

15 inch

830 mm

3050 mm

2400 r/min

37/30 kW

1643 N∙m

9222 mm

3346 mm

3597 mm

31000 kg

PUMA SMX5100LB

21 inch

830 mm

3050 mm

1500 r/min

37/30 kW

4200 N∙m

9222 mm

3346 mm

3597 mm

33000 kg

PUMA SMX5100LS

15 inch

830 mm

3050 mm

2400 r/min

37/30 kW

1643 N∙m

2400 r/min

37/30 kW

1643 N∙m

9522 mm

3346 mm

3597 mm

32200 kg

PUMA SMX5100LSB

21 inch

830 mm

3050 mm

1500 r/min

37/30 kW

4200 N∙m

1500 r/min

37/30 kW

4200 N∙m

9522 mm

3346 mm

3597 mm

35900 kg
